高速数字电路回流路径怎么找
一句话结论
回流路径沿着阻抗最低的路径流动，高频时就是信号线下方的参考平面。
先说个我踩过的坑
早几年设计一块USB3.0的板子，原理图检查了八百遍，PCB走线也算美观。样品回来一测试，USB信号眼图闭得像一条缝，丢包率居高不下。
当时我还怀疑是芯片本身的问题，换了两家供应商的方案，结果一模一样。最后用TDR一测，发现问题出在时钟线跨了一条电源分割槽——回流电流被逼着绕了整整8mm的路。
这个坑让我彻底搞明白了：高速信号的回流，根本不走你画的"地线"，它只认阻抗最低的那条路。
回流路径到底是什么？
说起来也简单：电流从源端流出来，总得有个回路回到源头去。这个"回来的路"，就是回流路径。
在低频时代，我们根本不用操心这个——随便怎么走，只要最终连通就行。但当信号频率上了百MHz甚至到GHz级别，回流路径的选择就变得至关重要了。
有意思的是，电流在不同频率下"性格"完全不同：
| 低频（<1MHz） | 电阻最小 | 哪根线短就走哪根，比较"随意" |
| 高频（>10MHz） | 电感最小 | 紧贴信号线正下方，形成"镜像带" |
| 频率范围 | 回流选择原则 | 典型表现 |
|---|
为什么高频时回流非要贴着走？
这背后其实是电磁场的基本规律。
当信号边沿很陡（上升沿<1ns）时，电流变化率di/dt非常大。根据法拉第定律：
V_noise = L × di/dt
就算回路只多了几nH的寄生电感，在纳秒级边沿下也能感应出几百mV的噪声——直接叠加在信号上，轻则振铃，重则误判。
所以高频回流电流只有一个目标：最小化环路面积。怎么最小？贴着信号线走呗，这样驱动线和回流线之间的距离h最小，环路面积(宽度×长度)自然就小了。
三个典型"回流陷阱"，你踩过几个？

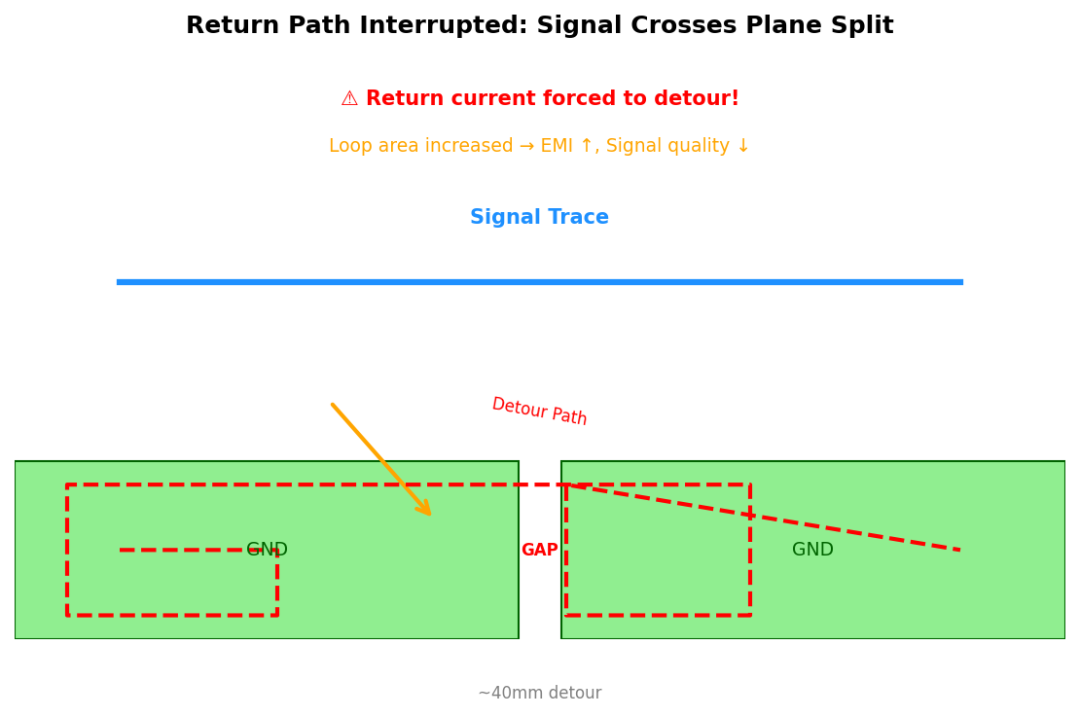

陷阱1：信号跨分割，回流无路可走
这是最常见的失误。信号线下面本来是完整的地平面，结果中途冒出一条电源分割槽。
回流电流一看：过不去啊！只能绕到板边，找个过孔跳过去再说。这一绕不要紧——环路面积可能增加几十倍，EMI辐射直接爆表。
怎么解决？
布线前先过一遍DRC，检查有没有跨分割
必须跨分割时，在跨接点附近加0.1μF桥接电容
实在绕不动，就让信号改道
陷阱2：换层不加回流过孔
信号从表层换到内层，过孔是打了，但旁边一个地过孔都没有。
这时候回流电流就懵了：原本的参考平面变掉了，新平面又够不着，只能想办法"跳"过去——要么借道电源去耦电容（存在延迟），要么绕远路。
怎么解决？
信号过孔旁边50mil内，必须放1-2个接地过孔
差分对的话，过孔要对称布置在两根线两侧
不同层的地平面之间，用缝合过孔连起来
陷阱3：地平面支离破碎
有些人喜欢在地平面上挖各种"孤岛"铜，说是方便走线或者"美观"。其实高频下的地不是导线，而是一面镜子——镜子碎了，信号的"倒影"自然就扭曲了。
怎么解决？
能用实心铺铜就别用网格地
孤岛铜要么删掉，要么多点接地
测试点打在边缘，别打在高速信号下方
实战设计规则（建议背下来）
| 1 | 高速信号下方必须有完整参考平面 | 保证回流阻抗最低 |
| 2 | 禁止跨分割，宁绕不远穿 | 避免回流被迫绕行 |
| 3 | 换层必打回流过孔 | 让回流电流顺利切换平面 |
| 4 | 信号层紧邻地平面 | 减小耦合距离，降低环路电感 |
| 5 | 差分对也要参考平面 | 共模分量需要泄放通道 |
| 序号 | 规则 | 原因 |
|---|
层叠结构决定回流"基因"
说实话，很多回流问题在设计层叠的时候就埋下了伏笔。我见过不少人前期省钱用双层板，结果高速信号一多，EMC根本过不了，后期花更多钱改四层或者六层板，得不偿失。
个人建议：
50MHz以上信号为主 → 至少4层板
DDR3、USB3.0级别 → 建议6层板
SerDes、射频 → 8层以上
四层板的黄金结构是：
Top（信号） → GND（完整地） → Power（电源） → Bottom（信号）
核心原则就是：信号层两侧必须有完整平面，给回流留足"高速公路"。
回到开头那句话
回流路径沿着阻抗最低的路径流动
高频时就是信号线下方的参考平面
就这么简单的一句话，胜过网上那些长篇大论的"详细教程"。
记住这个结论之后，你再看任何高速PCB设计规范，都会觉得顺理成章：为什么不能跨分割？因为打断回流路径。为什么换层要加地过孔？因为要给回流搭桥。为什么地平面要完整？因为那是高速信号的"回家之路"。
理解了本质，很多设计规则不用背也能自己推导出来。当然，理论归理论，实战中还是建议用SI仿真工具（TDR、HyperLynx之类）验证一下，回流路径连续不连续、阻抗突变不突变，一测便知。
