三格新品——PCIe-PN卡

产品概述

SG-PCIE-PN-200S是一款高性能的PROFINET从站接口卡，使用PC机通过PCIe接口连接至PROFINET网络，构成PROFINET控制节点。集成两路RJ45接口，具备实时交换功能。

SG-PCIE-PN-200S接口卡是PROFINET网络监控、数据采集一体的高性能采集卡，自带隔离模块，保证板卡安全、稳定运行。支持Windows、Linux下进行开发，提供Demo示例及C#测试上位机源码。

使用场景

工业自动化控制系统；工控机与PLC之间组态，实现数据交换。

型号说明

产品参数

1、硬件参数

(1) 内部4核，2.0G高速ARM处理器；

(2) 兼容PCI Express 3.0规范；

(3) 集成式双端实时交换机；

(4) 支持全/半双工100Mbps数据传输速率；

(5) 用于手动重置、重启板卡的按钮；

(6) 兼容全高、半高PC机箱（备注挡板类型）；

(7) 板卡上有4个LED指示灯，用于指示错误或维护；

(8) 提供二次开发接口及简易Demo；

(9) 温度： -40℃～+85℃；

2、RJ45接口

3、拨码开关

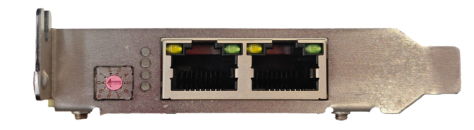

接口卡安装有一个旋转拨码开关，正常情况拨至0即可，拨码开关位置如图所示：

安装事项

板卡安装：

每台PC最多允许接入4张接口卡。

SG-PCIe-PN-200S系列接口卡属于静电敏感产品，在对接口卡进行操作时，注意采用必要的防护措施，保证接口卡及PC机不受人体静电损坏。

安装接口卡必须在PC/工控机关机断电状态下进行，同样，拆卸接口卡也需要在断电状态下进行。

安装步骤如下：

(1) 关闭计算机电源，打开计算机机箱盖；

(2) 将接口卡插入空闲的PCIe卡槽，x1、x4、x8、x16均可；

(3) 拧紧固定板卡的螺钉；

(4) 打开计算机电源，此时BIOS会自动为其分配中断和I/O地址；

(5) 安装我司官网提供资料包中驱动程序。
