电缆过热数小时无人知：配电柜里的火灾，90%始于你看不见的地方

2026-09-17 22142阅读

火焰是最后一幕。真正要命的，是那几个小时的"无声过热"——电缆绝缘一点点熔化、接头在角落里悄悄打火、配电柜里散出肉眼看不见的"热解粒子"，而消防探头还在等烟。

火灾不是一瞬间的。它有完整的时间线：物质受热、分解、冒烟、起火。但传统消防探头往往盯的是"烟"和"明火"——等烟感响的时候，电缆绝缘早已碳化，接头已经打出了一串火花。在最关键的"早期受热"阶段，我们几乎是盲的。

这就是电气火灾监控系统要补上的那块"视力"。

一、电缆出事前，会先"说话"

电缆过热不是无声的。它其实一直在"说话"，只是说话方式比较隐晦：

剩余电流——绝缘一老化，电流就开始"抄近道"漏出去，像水管接口悄悄滴水；

温度异常——接头松动、过载，接触点会先热起来，像松动的水龙头接口发烫；

故障电弧——绝缘破损、接触不良时，导线之间会打出高温电火花，温度可达数千摄氏度。

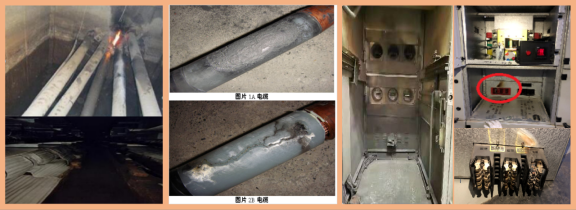

问题在于，这三件事都发生在配电柜、桥架、线槽内部，肉眼看不见，鼻子闻不到，普通的烟感也顾不上。等消防探头被浓烟唤醒，火早就烧透了。所谓"90%始于看不见的地方"，说的正是这一点——火灾的起点往往不在明处，而在配电柜里、电缆沟里、接头盒里。

国标GB14287《电气火灾监控系统》把这套"视力"拆成了五部分：电气火灾监控设备、剩余电流式探测器、测温式探测器、故障电弧探测器，以及2026年11月1日起实施的新成员——测量热解粒子式电气火灾监控探测器（GB14287.5）。五个"角色"分工不同，但目标一致：在烟和火出现之前发出预警。

二、三双"火眼金睛"：漏电、测温、电弧

第一双：剩余电流探测器。它相当于装在配电柜里的"水管压力表"，盯着每一回路的绝缘状态。标准建议报警值设在300mA～500mA之间，兼顾灵敏度与稳定性。它的位置也有讲究——通常设在低压配电系统首端，即第一级配电柜的出线端；如果泄漏电流本身较大，就往下一级配电柜挪。

第二双：测温式探测器。通过外置温度传感器贴在电缆接头、母排等关键节点上，一旦温度越限立刻报警。报警值一般按电缆最高耐温的70%～80%来整定——既能提前预警，又不会因为环境温度波动误报。

第三双：故障电弧探测器。这是三者里最"聪明"的。电弧的电流波形很特别，类似"半波+平顶"的特征，普通空开不动作，但电弧探测器能识别这种波形指纹，一旦发现立即报警。按GB14287.4，它主要用于10kW及以下的末端线路，一个集中显示单元AAFD-DU可外接32路故障电弧传感器（如AAFD-DU-M7/M12），同时还能带1路剩余电流和4路温度，导轨式安装，4模宽。

这三双眼睛，分别盯住"漏电、发热、打火"三种火灾前兆，构成了电气火灾监控的第一道防线。把它们布置在配电柜的关键节点上，等于给整栋建筑装上了"体检仪"——体检做得早，病就好治。

三、更早一步：热解粒子探测器

如果说上面三双眼睛是"看得见温度和电弧"，那热解粒子探测器就是"在燃烧还没发生时就能闻到"。

它的原理有些反直觉：任何物质受热，当温度超过其"热崩溃点"后，会发生氧化降解、环化等化学反应，释放出大量次微米级的热解粒子。这些粒子在空气中做布朗运动，迅速扩散——在烟和明火出现之前数小时，就已经"播撒"在空气中了。

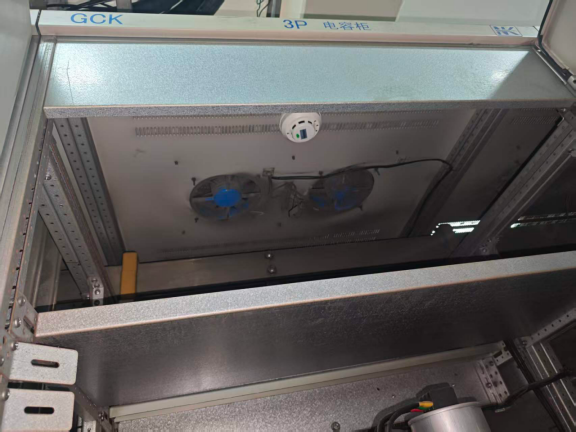

热解粒子探测器ARCM650就是为此而生。它采用Mie散射理论、挥发性有机物指标、环境温湿度变化三重判据，通过主动式空气采样技术，可实现360度由内到外的立体覆盖，同时内置VOC检测以抗粉尘、强光、气流、水雾等干扰，零耗材、RS485/二总线多通讯、可远程上主机或平台。

换句话说，它不是在"等火"，而是在"闻火灾的气"。它对高压配电柜、电池仓等密闭腔室尤其适合——那些地方一旦起火，烟雾探测器往往来不及反应。这也是2026年11月起GB14287.5正式实施的意义：热解粒子探测从此有了专门的产品标准，"极早期预警"不再是一个口号，而是可以写进设计和验收的硬指标。

四、从"单只探测器"到"一张网"

单只探测器再聪明，也只是"哨兵"；要把整栋建筑看住，得靠组网。

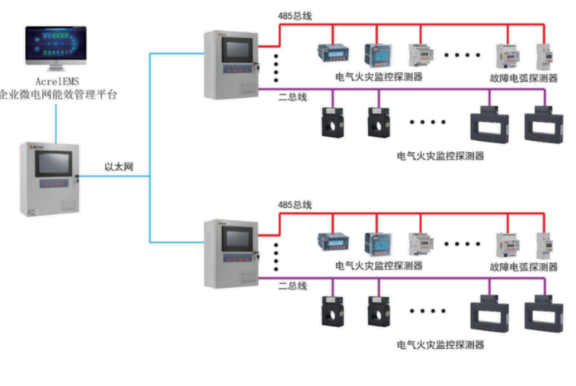

电气火灾监控系统的组网逻辑很朴素：探测器之间"手拉手"，用二总线串起来，每条回路可挂64只设备，通讯距离不超过500米；超过500米就加一台区域分机AF-QYFJ接力。单体建筑一套系统就够，管廊、地铁、成片园区这类大型场景则采用"主机+分机+探测器"的多级架构，消控室一台总主机统管全局，任何一只探测器报警，主机都能在10秒内发出声光提示，并指出报警部位和时间，直到人工复位。

监控设备本身也有"分级权限"：一级只允许消音和查询，二级以上需钥匙或密码——避免误操作，也保证历史记录完整可追溯。配电柜内的探测器之间也不会互相干扰，二总线布线方式让施工更简单。

五、项目案例

南天高速（广西）：全线105公里，收费站、服务区、隧道共58个变电所，配置1台主机+23台从机+34台分机+726只探测器，对全线低压柜出线回路的漏电进行实时监测——高速隧道的配电柜一旦起火，救援比普通建筑困难得多，监测意义不言而喻。

上海中共一大会址纪念馆：一幢砖木结构的石库门老建筑，选用Acrel-6000/B3主机+ARCM-L系列探测器，两级组网，7寸触摸屏，界面图形化，历史记录可查——文物建筑最怕"看不见的火"，这套系统让隐患"有据可查"。报警10秒内声光提示，指出报警部位和时间，直到人工复位；报警、故障、解除、排除全过程都会存入数据库，随时可回溯。

临沂职业学院：2栋5层实训教学楼，每个配电箱装1只故障电弧集中显示单元+若干故障电弧传感器，针对照明回路的电弧打火做实时监测，一旦出现异常可快速定位到具体回路。

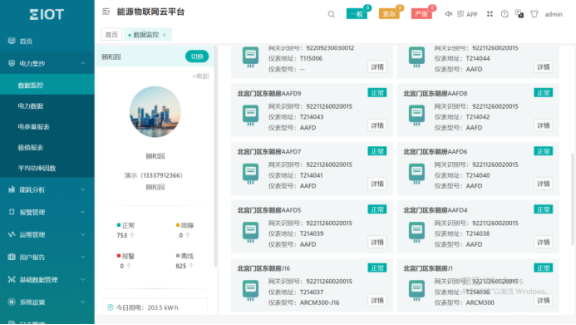

颐和园：33处古建筑的配电箱加装故障电弧探测器，通过LORA网关把数据上传到云平台统一管理——景点分散、布线困难，无线+云端反而更合适。
