安捷伦 Agilent 16804A 逻辑分析仪把玩手记

玩硬件调试多年，总有些棘手的时序怪问题，示波器只能盯着单路或者少数几路信号，面对并行总线多信号联动的疑难杂症，常常有力不从心之感。安捷伦 16804A 逻辑分析仪属于当年桌面测试设备里颇具分量的机型，这段时间放在工作台反复上机磨合，不谈纸面参数堆砌，只聊聊作为老仪器玩家，慢慢摸索下来的把玩体会。

玩多通道逻辑设备，最核心的爽点，就是一次可以同时挂接多路测点。做嵌入式开发的人都懂，很多偶发故障并非单一信号异常，而是一组信号之间时序配合出了偏差。如果通道不够，只能反复挪动探头，故障往往一闪而过，等接好下一组点位，异常已经消失。这台机器电平阈值可调，面对不同家族的数字芯片，大多不用额外搭转换电路，只要探头布线处理妥当，就能稳稳抓取各路信号，在调试多 IO 并行单板时，能省去不少来回折腾的功夫。

长时间抓取回放，是排查间歇性软故障最让人安心的能力。不少硬件的隐性 bug，不会每次上电都复现，短时间采样很难捕捉完整事件链条。开启长记录模式之后，可以持续收录一整段工作流程里全部总线动作，等到异常触发，再把故障前后的波形片段单独拉出来细细拆解。顺着信号时序一步步回溯，理清各路信号先后的逻辑关系，不用一遍一遍反复上电复现问题，这也是老派台式逻辑分析仪独有的韵味。

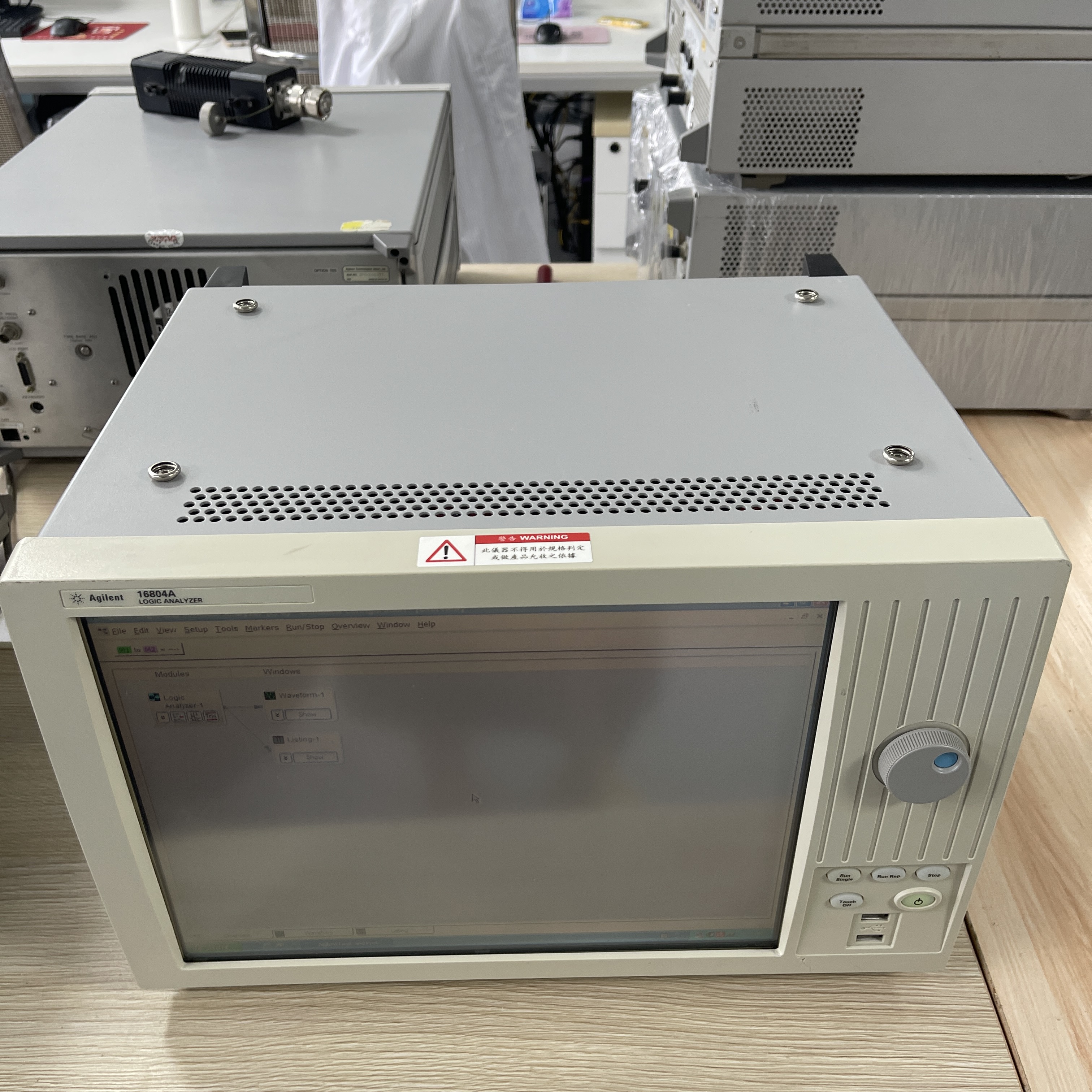

整机操作的手感，是老安捷伦设备很有辨识度的地方。依托 Windows 系统，熟悉同系列仪器的烧友上手不会觉得陌生。面板保留实体旋钮，拖动光标、微调观测窗口时，旋钮细腻的阻尼感，远优于单纯触屏点选。触控还可以临时关闭，和同好一起围在工作台讨论波形，不用担心误触改动已经精心调好的触发条件。机身预留 USB 接口，采集好的波形文件可以直接导出存档，方便离线复盘，或是和圈子里的朋友交流探讨。

触发机制，决定一台逻辑分析仪能不能抓得住藏在海量数据流里的目标信号。安捷伦 16804A 可以切换时序采集与状态采集两种模式，调试主板总线时，可以设置多层组合触发规则，锁定特定指令或者数据帧，过滤掉大量无意义的正常信号，减少信息干扰。玩这类仪器久了会发现，探头反而是容易被轻视的一环，引线过长、接地处理粗糙，都会引入干扰，带来误触发，这也是使用过程里需要持续留意的细节。

这台机型早已停产，放在当下硬件开发环境，面对超高速率串行信号，会存在本身的局限。但对于嵌入式控制板、并行接口、低速数字控制电路这类场景，依旧有发挥空间。玩仪器到最后慢慢明白，设备终究只是延伸我们观测能力的工具，能不能找到故障根源，更多取决于测试思路、接地布线，还有触发策略的构思。安捷伦 16804A 有着扎实稳定的采集底子，适合愿意沉下心，一点点啃时序谜题的硬件同好。
