中微爱芯AiP31622E低功耗LCD显示驱动芯片简介

2026-09-19 14701阅读

01简介

AiP31622E是一款35列8行低功耗LCD显示驱动电路，提供8个COM、最多35个SEG，最大可驱动280段。电路内置35×8bit 显示数据 RAM（DDRAM）、振荡电路、液晶电压驱动电路与缓冲放大器，通过双线串行接口（SCL、SDA）即可与主控相连，外围简单，最小系统即可实现显示屏驱动。工作电压与LCD驱动电压同为2.5V~5.5V，不工作时静态电流最大仅5µA，让电池供电设备的续航表现更进一步。

02应用优势

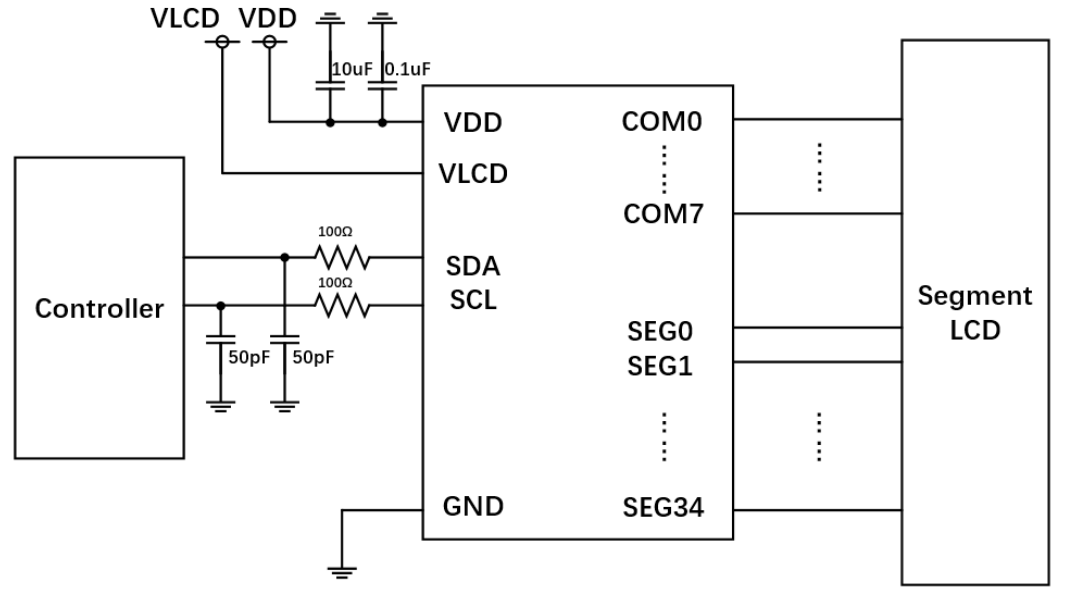

极简互联：采用双线串行接口（SCL、SDA），仅需2根信号线即可完成指令与显示数据的传输，主控IO占用少，软硬件适配快，适合IO资源紧张的低成本MCU方案。

灵活低耗：芯片不工作时自身静态电流最大仅为5uA，带载后工作电流典型值仅为12.5uA；同时支持省电模式 FR与省电模式SR多级配置，并可通过软件复位、显示开/关、行翻转/帧翻转灵活配置，在工作与不工作状态下均可保证较低的电源损耗，轻松兼顾功耗与显示效果

精准调压：内置 EVR 寄存器，提供32阶LCD液晶驱动电压（V0 电平）调节，可显示屏材特性与温度环境微调对比度，让不同批次、不同厂家的显示屏都能显示一致。

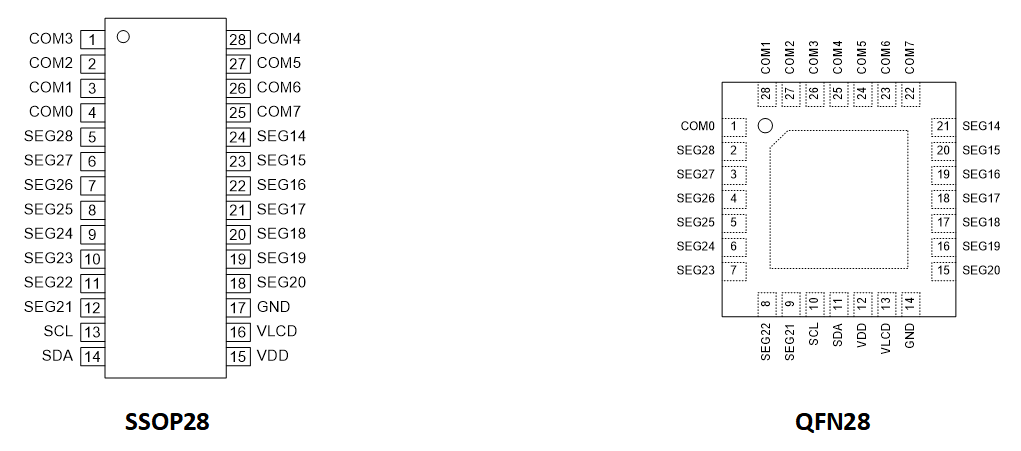

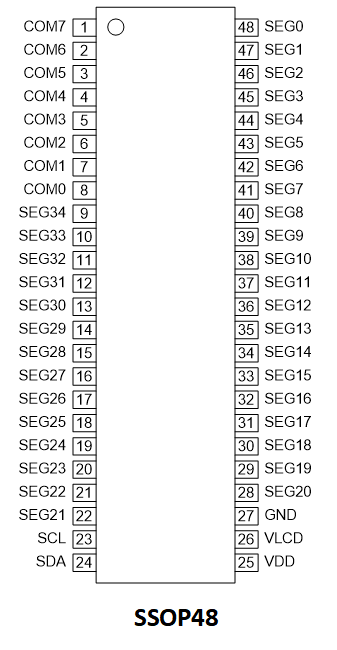

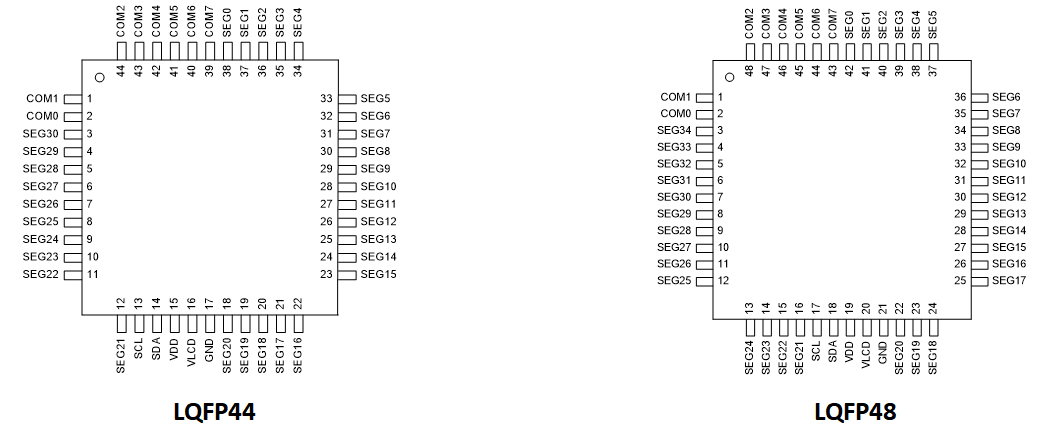

封装齐全：提供SSOP24、QFN24、SSOP28、QFN28、LQFP32、QFN32、LQFP44、SSOP48、LQFP48共9种封装，覆盖从超小型QFN24到LQFP48的不同结构需求。

03主要特点

LCD驱动端口：8个COM；最多35个SEG

集成显示RAM容量（DDRAM）：35×8bit（最大可驱动 280段）

双线串行接口（SCL、SDA）

内置振荡电路，无需外部时钟

内置液晶电压驱动电路，1/4偏置、1/8占空比

内置缓冲放大器，外围简单
